语言
东莞市首创五金电子有限公司能够根据客户的要求规划、加工各种真空电镀用钨舟、钼舟。产品加工选用尽量削减内部应力的工艺，来削减加工进程中的机械危害，以添加使用寿数。选用超声波清洗、真空包装。以确保产品在使用前不被污染，确保您的镀膜质量。能够取代进口的同类产品。
钼舟加工工艺办法如下：
一种金属钼器皿的加工办法，涉及一种冶金化工进程中的还原、烘焙进程用钼坩埚、钼舟等金属钼及钼合金器皿的加工办法。其特征在于其加工进程选用厚度为1.5mm≤板厚≤4mm的钼合金板，将模具与钼合金板一起加热并坚持温度为400～1200℃，控制液压机的压下速度控制在5mm/min-1mm/min，进行一道拉深成型。本发明的办法，选用高温强度与塑性适中的钼合金板材，对模具与板材同时加热、保温，液压机慢速拉深制成盒形或圆形钼坩埚、钼舟等金属钼及钼合金器皿，其壁厚均小于1.5mm，并能有效防止拉深进程中发生的开裂、制耳、褶皱等现*，有效削减钼合金器皿缺点，进步成材率，延伸使用了金属钼器皿的寿数。

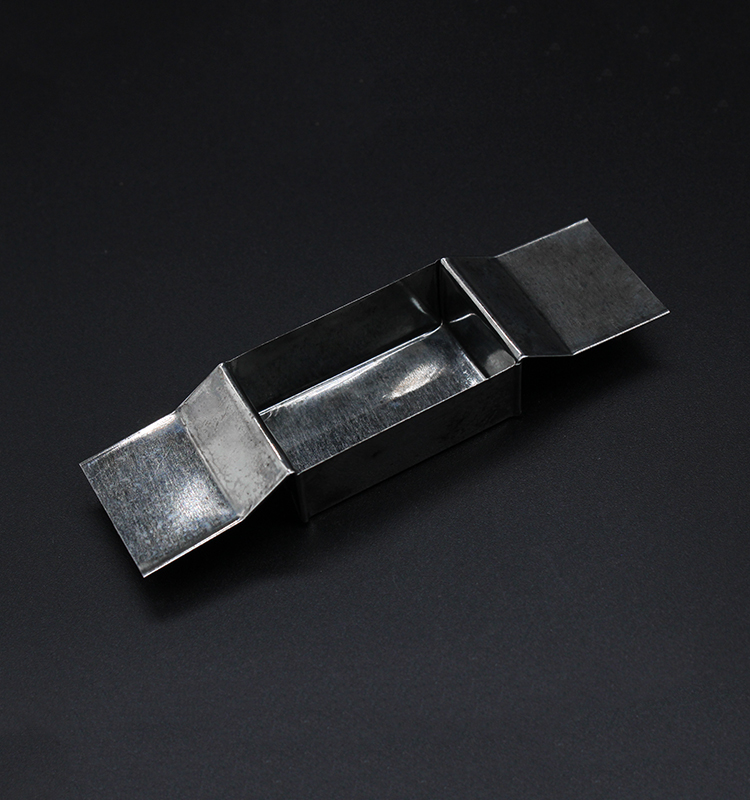

钼舟1.规格:按用户提供尺度制作。 2.材质:MO-1或钼基合金。密度:10.15-10.2 g/cm3 。 3.制作方法:板材经压延折弯铆接。 4.适应温度:可供在1400℃-1900℃以上条件使用。 5.较大加工范围:≠7-8mm以下× 50× 200× 1000。
在所有金属中，钨和钼的熔点极高、热膨胀系数低且具有突出的热导率，因此广泛用于很多不同的工业领域。在相关的特定使用中，经过添加各种合金，我们制备的钨舟钼舟均具有完美的性能表现。从全球的消费结构看，钼的确称得上是铁的同盟军。西方发达我国对钼的需求80%源于钢铁，不锈钢吸纳30％的钼，低合金钢吸纳30％，钻探刀头和切削刀具占10％，铸钢占10％。别的20％的钼消费在钼化学制品、钼基润滑剂和石油精粹等方面。颇为典型的美国1998年在钢铁生产中钼的消费份额是75％。
语言
