对于钼舟的产品种类解析

钼舟纯度达99.95%以上，具有突出的导电、导热和耐高温性能，耐磨损，抗腐蚀。而且钼舟的产品种类也许多。

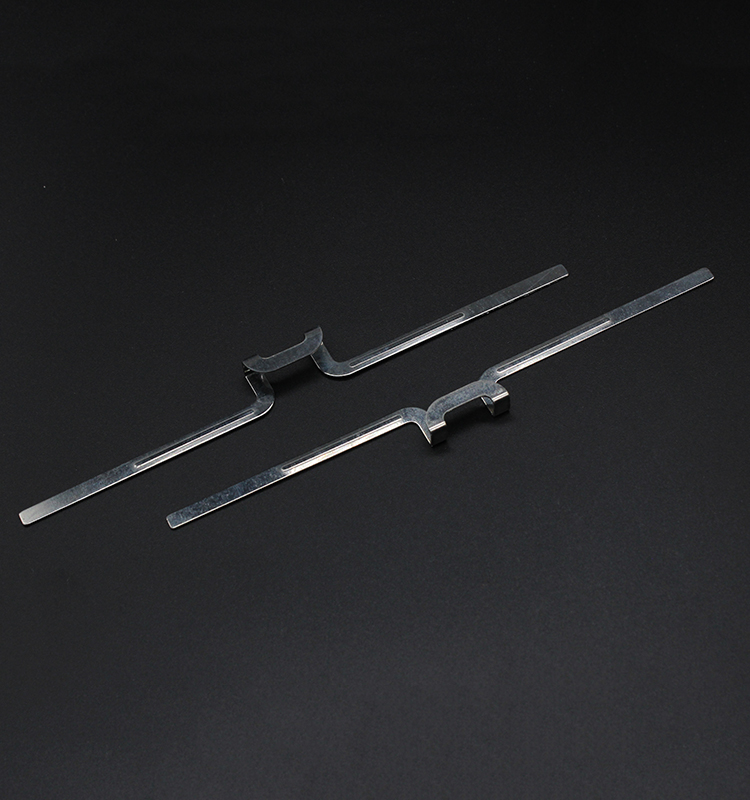

　　1、平槽舟：适用于高潮湿性材料

　　2、V形槽舟：适用于潮湿性较小的材料

　　3、椭圆形槽舟：适用于熔融状态下的材料

　　4、球形槽舟：适用于金、银等昂贵材料

　　5、窄型槽舟：这种设计可防止蒸镀材料沾到灯丝夹

　　6、蒸铝舟：在舟体的外表镀上一层氧化铝，协助蒸腾舟对抗腐蚀性特别强的熔融材料。

　　钼舟1.标准:按用户供给尺寸制造。2.材质:MO-1或钼基合金。密度:10.15-10.2 g/cm3。3.制造方式:板材经压延折弯铆接。4.习惯温度:可供在1400℃-1900℃以上条件使用。5.zui大加工规模:≠7-8mm以下×50×200×1000。

　　在所有金属中，钨和钼的熔点极高、热膨胀系数低且具有突出的热导率，因而广泛用于众多不同的工业范围。在相关的特定应用中，经过增加各种合金，我们制备的钨舟钼舟均拥有完美的性能体现。

　　种金属钼器皿的加工办法，触及一种冶金化工过程中的复原、烘焙进程用钼坩埚、钼舟等金属钼及钼合金器皿的加工办法。其特征在于其加工进程采用厚度为1.5mm≤板厚≤4mm的钼合金板，将模具与钼合金板一起加热并保持温度为400～1200℃，操控液压机的压下速度操控在5mm/min-1mm/min，进行一道拉深成型。本发明的办法，采用高温强度与塑性适中的钼合金板材，对模具与板材同时加热、保温，液压机慢速拉深制成盒形或圆形钼坩埚、钼舟等金属钼及钼合金器皿，其壁厚均小于1.5mm，并能有效防止拉深进程中产生的开裂、制耳、褶皱等，有效减少钼合金器皿缺点，提高成材率，延长使用了金属钼器皿的寿命。
