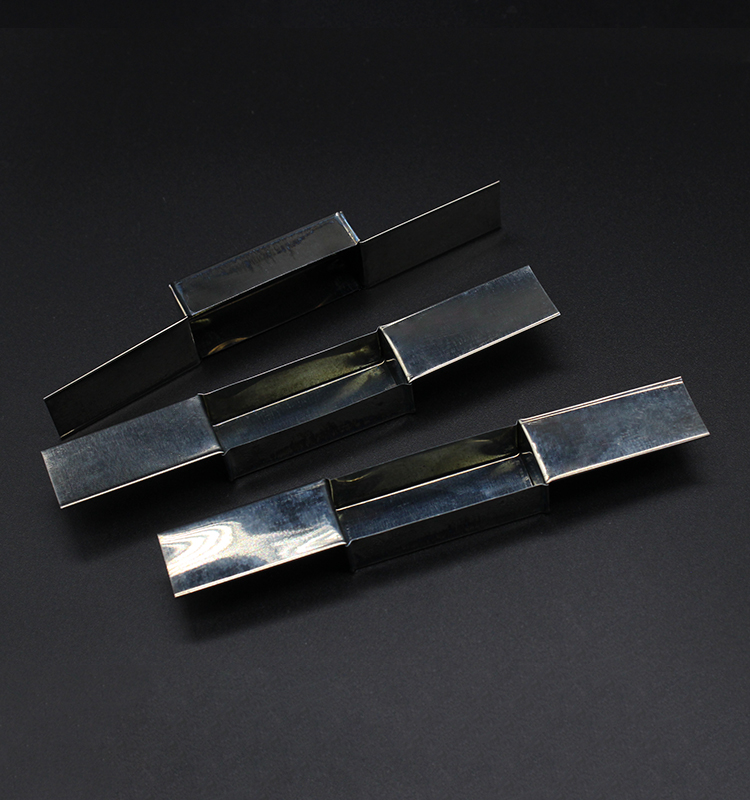

分析钼舟在使用时有哪些注意事项

钼舟合金成分:

　　1、钨钼合金主要成分：由钨和钼所组成的合金。

　　2、常用的钨钼合金各含量成分：钨含量为30％～50％(质量)

　　钨钼合金的制取办法与金属钼材和钼合金相同，即粉末冶金烧结后加工和熔炼加工两种办法，可制取棒、板、丝或其他型材。含钨30％(质量)的钨钼合金具有优异的耐液态锌的腐蚀作用，用以制造炼工业中的搅拌器，管道和容器内衬及其他部件。钨钼合金因为高温强度好，性能与钨附近而比重比钨小，所以可用作相应的高温条件下火箭、导弹中的高温构件、电子管的灯丝、零件以及其他高温材料。

　　1保管

　　钨钼产品易氧化、变色，须保存于湿度60%以下、温度28℃以下，且与其它化学品类隔离的环境中。

　　钨钼产品的氧化物溶于水，呈酸性，请注意！

　　2污染脆化

　　（1）在高温(挨近金属熔点)下，会与其它金属(铁及其合金,镍及其合金等)发生反响，有时会使材料发生脆化，在进行钨钼制品热处理时，须注意！

　　热处理请在真空中（１０－３Ｐａ以下）、还原（Ｈ２）或惰性气体（Ｎ２、Ａｒ等）气氛下进行。

　　（2）钨钼制品与碳反响会脆化、因此在800℃以上的温度下进行热处理时，请勿触摸。但钼制品在1500℃以下，因为碳化而引起的脆化程度非常小。

　　3机械加工

　　（１）钨钼板制品的曲折、冲切、剪切、切割等在室温下进行加工时易发生裂缝，须加热加工。同时，因为加工不当，有时会发生分层，因此建议选用加热加工。

　　（２）但钼板在1000℃以上进行加热时会脆化，造成加工困难，须注意。

　　（３）机械研磨钨钼制品时，须选定适合于各种场合的研磨办法.

　　4氧化物去除办法

　　（１）钨钼产品具有易氧化的特性。需去除重度氧化物时,请委托本公司或用强酸(氟酸,硝酸,盐酸等)处理,操作时请注意。

　　（２）轻度氧化物运用添加研磨剂的清洗剂，用软布或海绵等擦洗，然后用温水洗净。

　　（３）但洗净的制品会失掉金属光泽，请注意。

　　5运用注意事项

　　（１）钨钼薄板好像刀具一样锋利，且角和端面的毛刺有割伤手的危险，运用制品时，请佩戴维护用具。

　　（２）钨的密度约为铁的2.5倍、钼的密度约为铁的1.3倍，实际重量比外观目测重许多、因此人工转移时可能会伤害人身。建议尽量在20KG以下的重量时进行人工操作。
